Fungsi Icon Pada Autocad 3D

Baiklah kali ini saya akan mencoba posting fungsi dari icon 3D pada autocad. disini kita akan banya berbicara tentang fungsi dan cara menggunakan perintah-perintah dari item tersebut, langsung saja kita ke TKP:

1- pilih autocad yang di gunakan baik 2007/2010/ atau pun 2013 dan jalankan
  - jika menu 3D anda belum ada pada bar menu autocad anda ada baiknya anda   membuka/menampilkan semua item 3D anda dengan cara

  A- geser pointer anda pada tab menu bar mana pun
  B-klik kanan pada mouse kemudian klik semua item yang tampil pada kotak perinta

Sebagai contoh:
langkah 1-

klik kanan pada salah satu item bar sperti gambar di atas

langkah 2-

Setelah anda klik kanan pada mouse di item tersebut maka akan muncul seperti contoh gambar

langakah 3-

klik-lah salah satu item tersebut untuk memunculkan semua item 3D pada layar autocad anda

4-

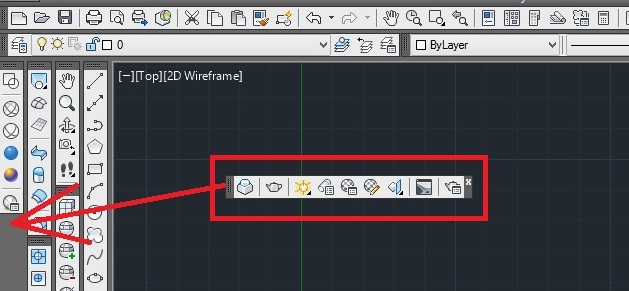

drag-lah tab item yang muncul tadi ke bagian samping yang anda inginkan kemudian ulangi langkah tersebut untuk memunculkan semua item 3D yang di butuhkan seperti
-render
-rotate
-modeling
-solid editing dan yang lain

kita lanjutkan pekerjaan kita untuk untuk langkah ke-5

fungsi dari icon SW ISOMETRICT

fungsi dari item ini adalah untuk menampilkan layar dalam bentuk 3 dimensi di mana ada X,Y,Z yang dapat di lihat pada layar autocad anda

6-3D hidden visual style

item pada bar ini mempunyai fungsi sebagai pengatur visual/pandangan objek yang kita buat seolah-olah menjadi gambar pada kertas biasa namun dalam bentuk 3 dimensi baik persepektif atau pun tidak

7-3D wireframe visual style

pada tab ini memiliki icon yang mempunyai perintah dan fungsi yang sama dengan nomer-7 namun 3D wireframe visual style lebih cenderung membuat objek yang kita buat menjadi pandangan X-rays atau tembus pandang secara nyata baik dari garis depan maupun garis di belakang frame objek


8- Advance render setting

perintah ini memungkinkan untuk para pengguna mengatur hasil akhir semua proses objek untuk di buat menjadi sebuah gambar secara realistict baik dari ukuran gambar,pencahayaan,waktu matahari,dan lain-lain

9-walks

item ini membuat pandangan pada frame layar menjadi persepektif di mana kamera yang digunakan merupkan kamera dari arah X/horizontal dari objek yang dibuat dan seolah-olah pengguna benar-benar berjalan dalam layar untuk meninjau objek yang di buat

10-fly

item fly sama halnya dengan item nomer-9 namun fly memang membuat pandangan kamera dari atas objek

11-walk and fly setting

perintah ini bertujuan untuk menyetel tampilan dari item walk dan fly supaya pengguna dapat membuat pandangan yang lebih bagus menurutnya

12-box

item untuk membuat objek kotak 3d baik persegi panjang maupun peresegi

13-polysolid

membuat polygon/garis lurus di setiap titik tertutup dan padat dalam bentuk 3D

14-cone

membuat objek 3D dalam bentuk kerucut dengan diameter dan tinggi yang dapat di tentukan oleh pengguna

15-cylinder

perintah untuk membuat sebuah tabung atau silinder dengan diameter dan tinggi dari tabung dapat di tentukan oleh pengguna

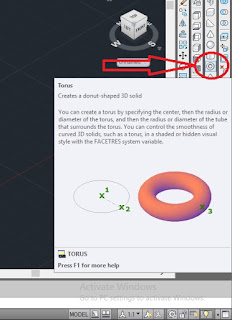

16-torus

perintah untuk membuat torus/lingkaran dengan lubang di tengahnya/objek yang dapat dibuat persis seperti donut atau bahkan seperti ban dalam sebuah kendaraan dengan diameter lingkaran,diameter lingkaran samping dapat di tentukan oleh pengguna

17-sphere

untuk membuat sebuah bola dengan jari-jari dapat di tentukan oleh pengguna

18-pyramid

untuk membuat sebuah segi lima atau kerucut persegi dengan panjang dari tengah ke bagian luar maupun dari bawah hingga ujung bagian atas dapat di tentukan ukuran oleh pengguna

19-extrude

perintah untuk menarik gambar 2D menjadi 3D baik ke arah horizontal maupun vertikal dalam bentuk solid/padat

20-fillet edge

untuk membuat sudut-sudut bagian solid yang kita buat menjadi lebih halus ayau bulat dengan diameter dapat di tentukan dengan menarik garis setelah kita klik item dan sudut objek kita

 21-champer edge

untuk membuat sudut siku pada objek kotak yang bersudut 90 derajat menjadi lebih miring sama halnya seperti fillet edge

22-colour edge

untuk mewarnai sudut-sudut yang kita inginkan dengan warna di tentukan pengguna

23-colour face

untuk mewarnai bagian permukaan objek yang kita buat namun hanya permukaan yang berbatasan dengan garis

24-create mesh

untuk membuta kotak yang bisa di edit kontur nya namun kontur masih terbatas sekali yaitu 3x3 kotak

25-delete face

  untuk menghapus permukaan objek yang kita buat akan tetapi membuat bagian yang lain menjadi lebih tipis pada setiap komponennya

26-exrtude face

untuk menyambung permukaan objek yang di buta dengan ukuran yang telah di extrude bisa diubah menjadi lebih lancip maupun lebar dari permukaan sebelumnya

27-helix

membuat garis spiral baik arah vertikal maupun horizontal dengan tinggi dan diameter dapat di tentukan pengguna

28-intersect

untuk mengambil objek tengah dari dua objek yang kita gabungkan atau objek potongan
